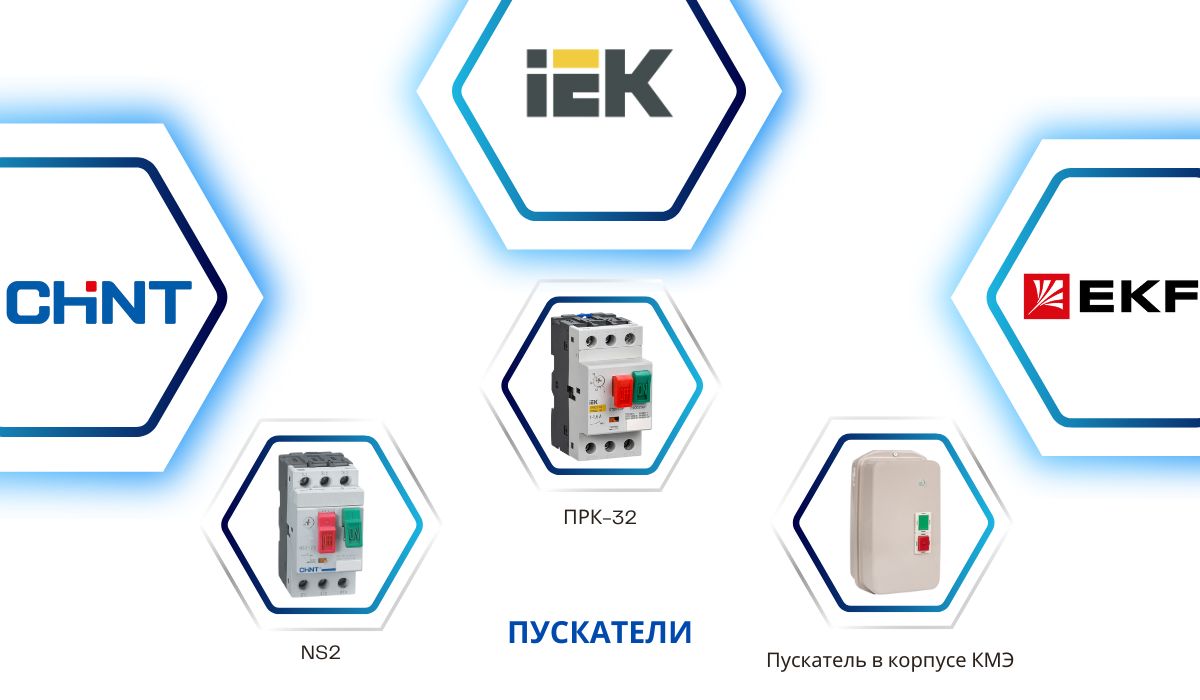

Пускатели

Пускатель электромагнитный являет собой электромеханическое устройство, используемое для распределения питающего напряжения и управления работой подключенных нагрузок, работа которого регулируется по цепи низкого напряжения.

Перечень задач, для чего нужен магнитный пускатель, выглядит как:

- Запуск электрического двигателя с последующим разгоном до номинальной скорости;
- Поддержание беспрерывной работы двигателя;
- Прекращение подачи питающего напряжения на двигатель;
- Защитное отключение нагрузки от сети при перегрузках или нестандартных ситуациях.
Поскольку магнитные пускатели представляют собой конструктивно несложные приборы и по параметрам способны коммутировать достаточно мощные нагрузки с огромными токами, то они также находят применение при управлении работой плавильных печей, блоков по вентиляции и кондиционированию воздуха, жидкостными электронасосами, пневмонагнетателями и другими подобными потребителями.

Конструкция и технические параметры
Устройство магнитного пускателя:
-Сердечник;
-Катушка электромагнита;
-Якорь;
-Полимерный каркас;
-Механические датчики работы;
-Центральная и дополнительная группа контакторов.

Магнитный пускатель
Основные параметры, отображенные в технической документации:

-Мера тока, проходящего по центральным клеммам, – величина токов, при которых устройство является работоспособным на длительном отрезке времени с заданными параметрами;
-Максимальное значение тока, которым сможет оперировать прибор;
-Напряжение связываемого контура – напряжение оперируемого контура, при котором изоляция между центральными клеммами сохраняет свои технические параметры;
-Управляющее напряжение катушки электрического магнита – переменное либо постоянное питающее напряжение электромагнита;
-Релейная и электромеханическая устойчивость к изнашиванию – показатель выражается в количестве циклов на смыкание и размыкание клемм. Релейная износоустойчивость определяется по соответствующему графику, отображенному в сопутствующей документации к прибору. Подставив значения питающего напряжения и силы тока оперируемой сети, возможно, определить параметр самостоятельно;
-Граничное количество срабатываний за единицу времени;
-Число добавочных клемм и метод их реализации;
-Отрезок времени на подключение и отключение.
Кроме того, пускатель электромагнитный может дополняться:
-Защитным реле с целью предотвращения перегрева и электрических перегрузок конечного потребителя;
-Дополнительным набором клемм;
-Пусковым устройством для двигателя;
-Электропредохранителями.

Разновидности магнитных пускателей Из общего ассортимента выделяются такие виды магнитных пускателей:
Реверсионные – обеспечивающие вращение ротора двигателя в направлении, обратном начальному;
Нереверсионные – поддерживающие вращение ротора двигателя в одном направлении;
Ограждающего типа – предназначены для установки в области с небольшим объемом пыли;
Пылезащитные – применяются для уличного размещения и могут подвергаться воздействию солнечных лучей, дождя и снега;
Открытого типа – используются в помещениях с отсутствием пыли и посторонних предметов.

Продукция EKF --------------------------------------------------------------------------------------------------------------------------------
   Пускатель магнитный EKF PROxima является комплектным устройством, состоящим из малогабаритного контактора КМЭ, теплового реле РТЭ, оболочки с сальниками и кнопок управления. Пускатели предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМЭ 0910 – КМЭ 3210 используется пластиковый корпус, контакторов КМЭ 4011 – КМЭ 9511 – металлическая оболочка.

Преимущества:
- Защита электродвигателей от перегрузки
- На крышке смонтированы две кнопки: «Пуск» и «Стоп»
- До 40А – корпус пластиковый, свыше 40 А – корпус металлический
- Пускатель состоит из корпуса, в котором закреплены контактор КМЭ и тепловое реле РТЭ в сборе

Применение:
• Защита электродвигателя или электрической линии от перегрузки и короткого замыкания.
• Ворота.
• Вентиляция.
• Управление различными насосами.
• Подъемные механизмы.

Продукция КЭАЗ ------------------------------------------------------------------------------------------------------------------------------
   Пускатели электромагнитные КЭАЗ серии ПМ12 предназначены для управления (пуск, остановка) и защиты от перегрузок электродвигателей переменного тока. Применяются в системах управления грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).

Технические характеристики:

- Номинальный ток, In, А: 10, 25, 40, 63, 100
- Номинальное напряжение, Un, В: до 660 (AC)
- Число полюсов: 3
- Напряжение катушки управления, В: от 24 до 660 (АC)
- Рабочая температура: от -40 до +55 ⁰С


Преимущества:

- Соответствует  всем требованиям предъявляемым к аппаратам промышленного и бытового назначения, обеспечивает высокую надежность срабатывания
- Допускается отклонение от рабочего положения в пространстве до 20° вправо и влево
- Для сокращения времени монтажа пускатели комплектуются заводской схемой управления, что также позволяет избежать ошибок при подключении
- Пускатель состоит из контактора ПМ12 с тепловым реле РТЛ в оболочке с кнопками «Пуск» и «Стоп»
- Возможность использования в различных климатических условиях обеспечивается выпуском пускателей серии ПМ12 со степенью защиты - IP54
